(仮称)佐久橋トラス工事状況

作業が終了しました。

2017年08月29日

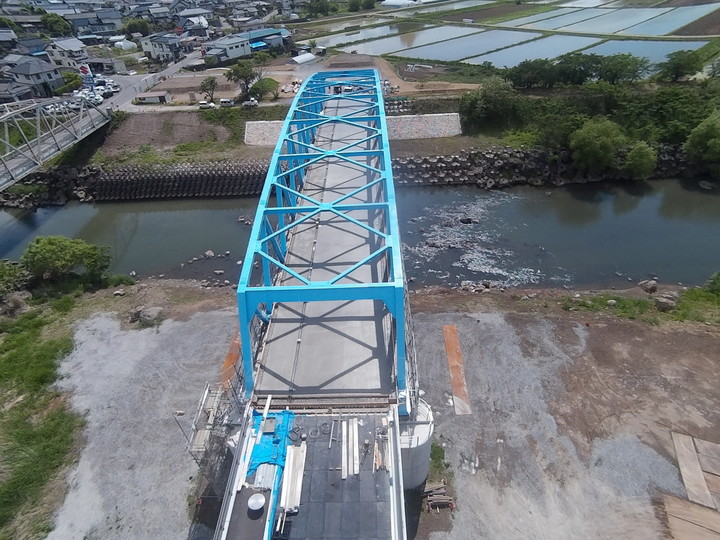

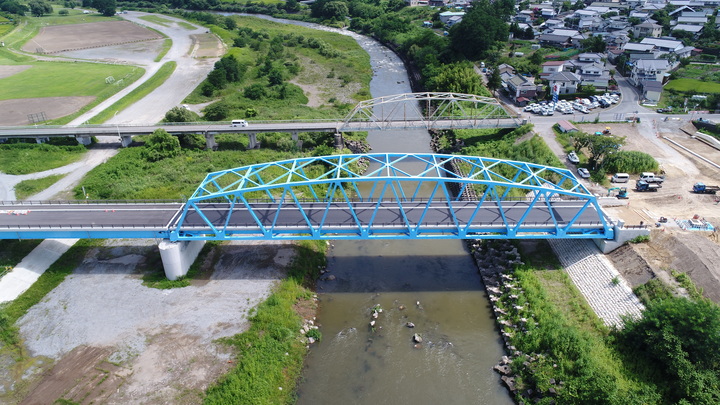

ドローンにて　下流側より

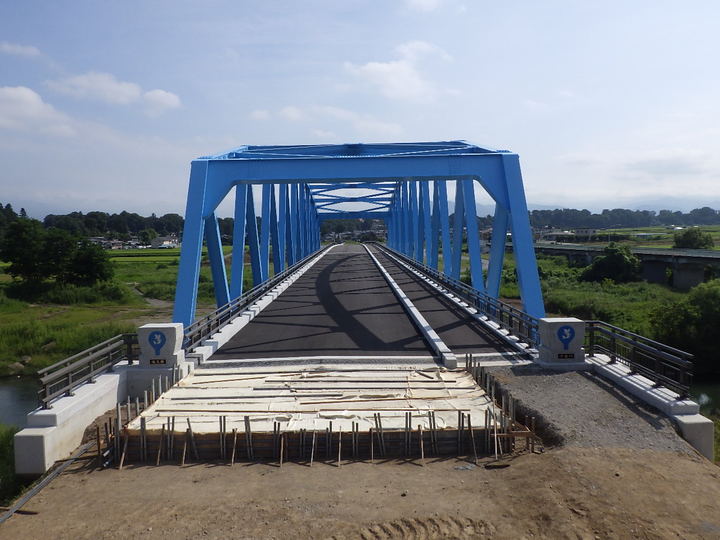

左岸　起点より

 皆様方のご協力のもと、すべての作業が完了しました。

約10か月間の工事でしたが、無事故・無災害にて終えることができました。

ありがとうございました。

橋面工　舗装他

2017年08月12日

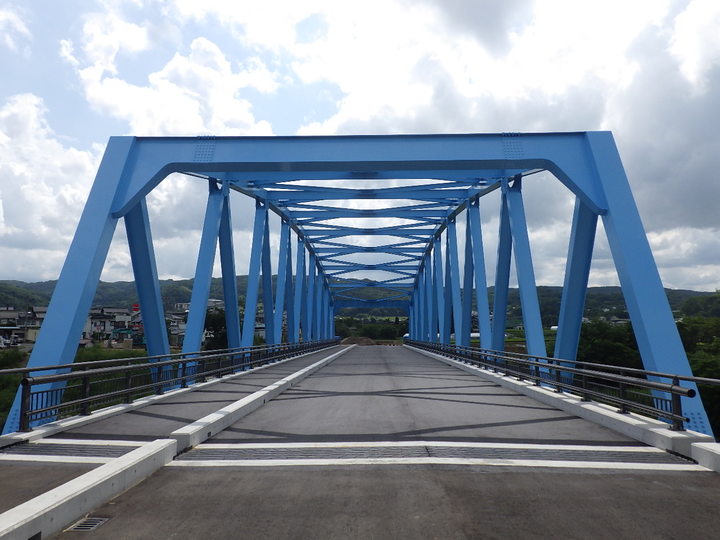

橋面工　アスファルト舗装完了

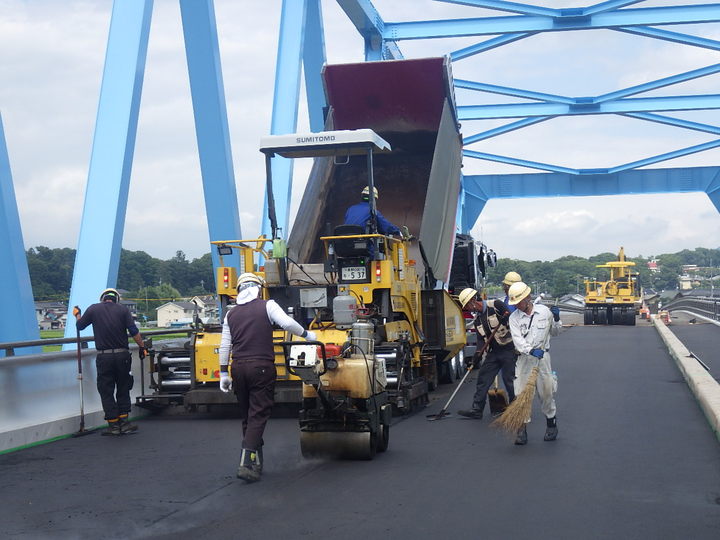

橋面工　アスファルト舗装施工状況　車道部

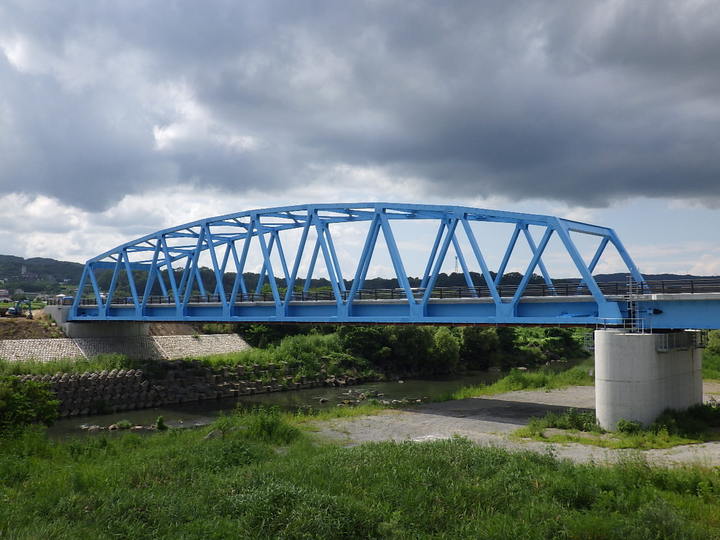

現橋より、トラス桁全景　仮設足場完了

橋面上　アスファルト舗装が完了しました。

また、仮設足場の撤去も完了しもうすぐ完成です。

橋梁付属物工

2017年07月25日

床版コンクリート上面

水道配管１本：銀色・電気配管３本：オレンジ色

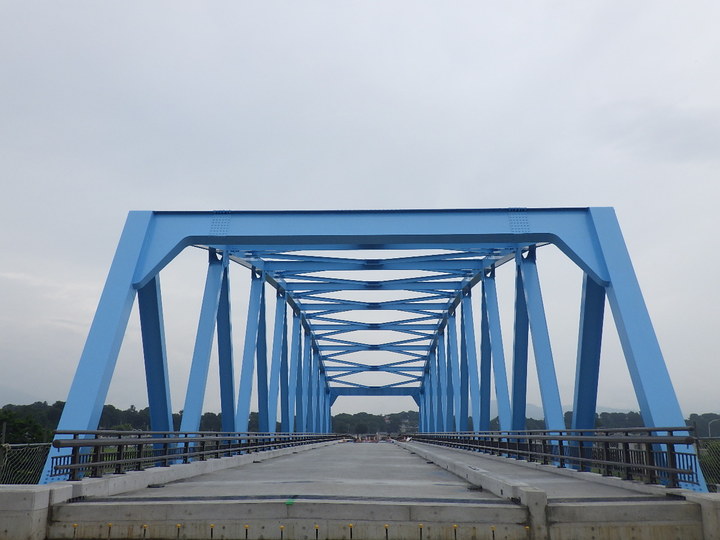

 橋梁付属物　転落防護柵（高欄）の設置

水道配管・電気配管設置完了

現場塗装完了

と工事が終盤となりました。

今後、足場の解体

　　　　アスファルト舗装となります。

引き続き、ご理解ご協力のほど、宜しくお願いします。

橋梁付属物工・床版工　

2017年06月25日

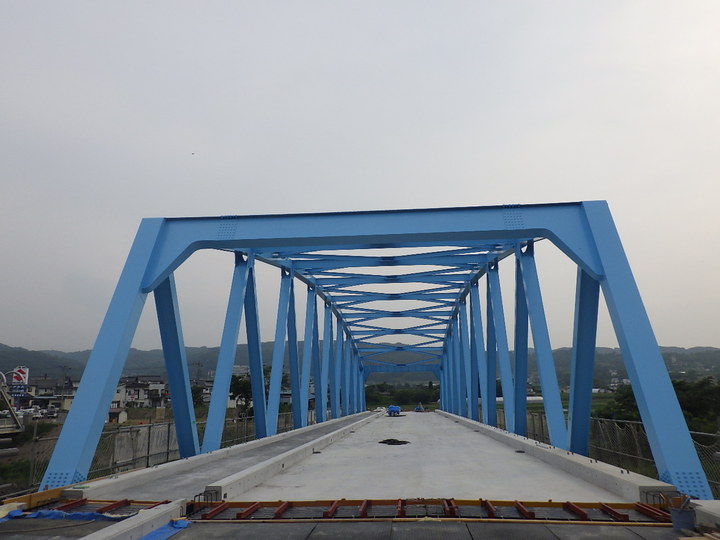

床版コンクリート上面

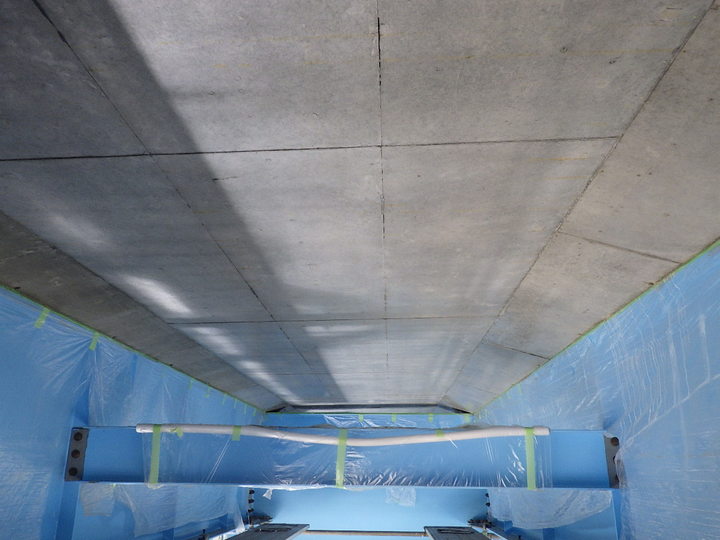

床版コンクリート下面　床版型枠解体

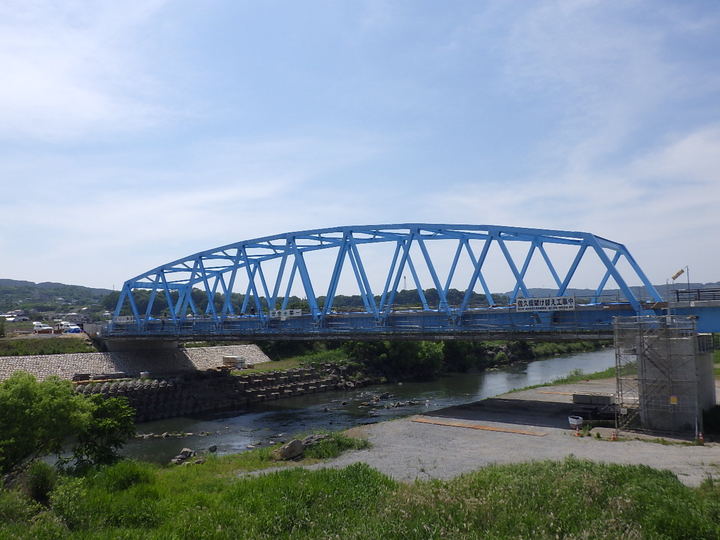

全景　現橋より

 橋梁付属物工　（地覆・伸縮装置）および床版型枠解体の施工をおこなっています。

やっと橋らしくなってきました。

　※地覆：橋の両側に転落防止柵設置用（高欄）コンクリート・車道と歩道を区別するコンクリート

　　　　地覆の中には、照明用の配管も入っています。

　※伸縮装置：鈑桁や橋台との接続装置です。

今後　塗装工　トラス桁下側（床版コンクリート下）のボルト部

　　　　水道用配管・電気用配管の設置

　　　　転落防止柵（高欄）の設置

　　　　足場の解体作業

　　　　アスファルト舗装

　　　　とまだまだやることがたくさんあります。

床版工　コンクリート打設

2017年05月27日

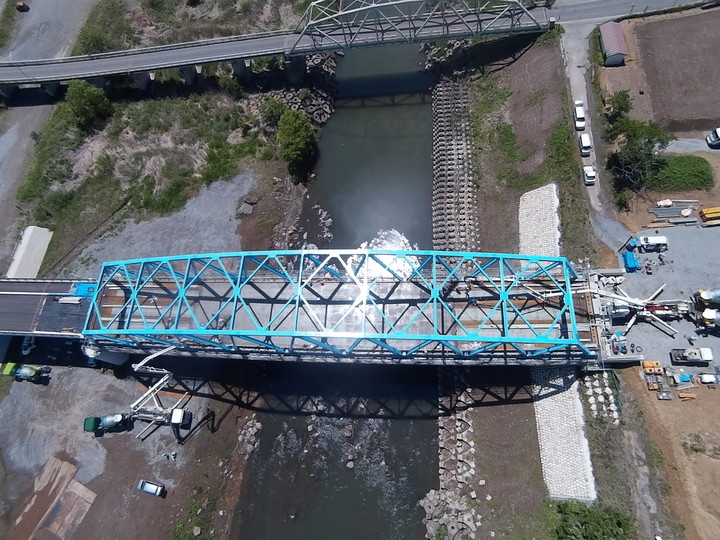

コンクリート打設状況　上空より

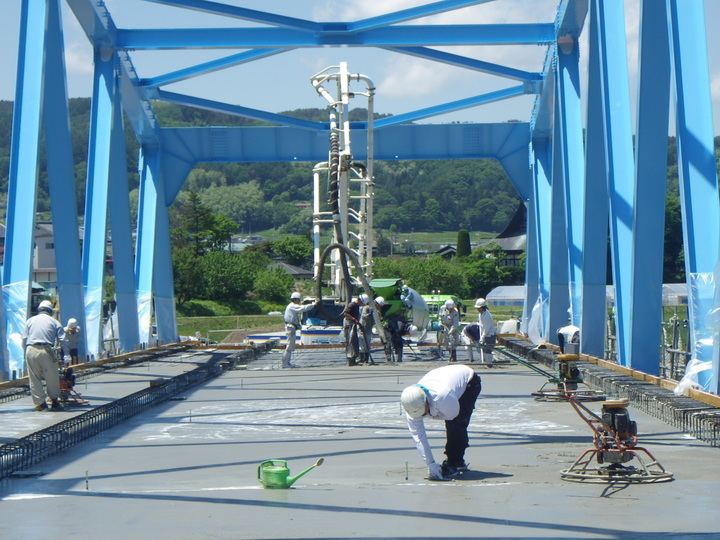

コンクリート打設状況

コンクリート打設完了

コンクリート打設を行いました。

コンクリート約２０５m3　重量約４８０ｔｏｎになります。

コンクリートポンプ車　２台で左岸・右岸より同時にトラスの中央より打設をおこない、

コンクリートポンプ車のブームがトラスの上弦材・斜材に当たらないよう注意しながらおこないました。

コンクリートの重量により、トラス桁は中央で約46mm下がります。

だんだんと平らになってきました。

引き続き、ご理解ご協力のほど、宜しくお願いします。

床版工　鉄筋組立

2017年05月25日

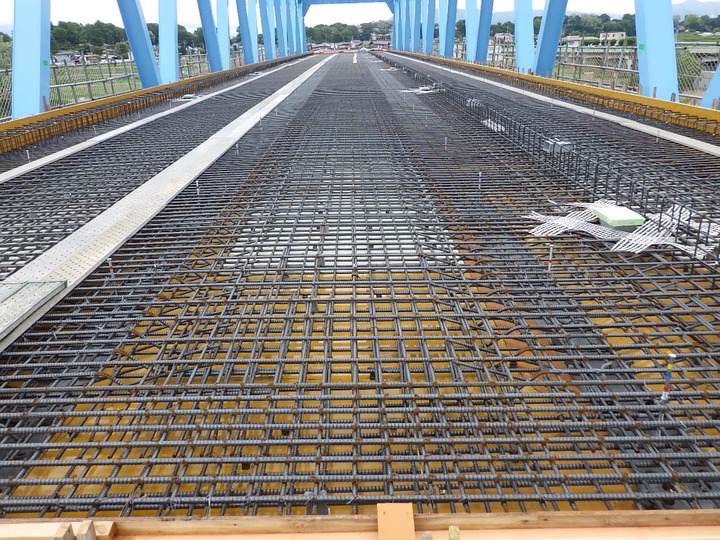

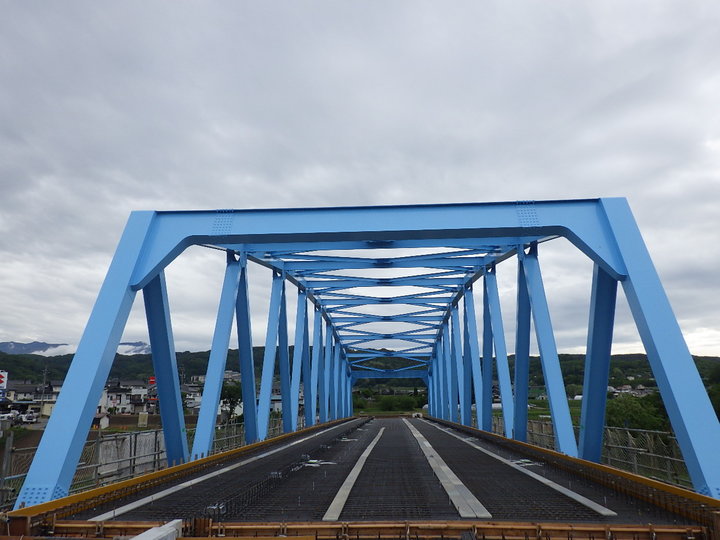

鉄筋組立完了　コンクリート打設を待っている？

拡大写真

鉄筋　約５２ton　鉄筋径（太さ）13mm～22mmを使用し、組立ました。

上筋　約25cm間隔　下筋　約12.5cm間隔で並んでいます。
