（仮称）野底橋2期工事
（仮称）野底橋2期工事 基本情報
| 工事名称 | 平成30年度 社会資本整備総合交付金（道路）工事 |
|---|---|
| 御発注者 | 長野県伊那建設事務所 殿 |
| 路線名 | （国）153号 伊那市 伊那バイパス1工区 |
| 工事場所 | 長野県伊那市野底地区 |
| 橋長 | L=230.3m（施工範囲：Ｌ＝95.7ｍ） |
| 幅員 | W=7.0m |
| 橋梁形式 | 5径間連続非合成鈑桁橋 （施工範囲：2径間A1～P2） |
| 鋼重 | 331 ton |
| 工期 | 平成31年1月22日～令和2年2月5日 |
| 施工内容 | 工場製作工、工場製品輸送工、鋼橋架設工、仮設工 |
工事状況
足場設置工
板張り防護 外観
板張り防護 内部
主桁架設がＰ１～Ｐ２区間が終わり、市道および河川上に資材の落下を
防止するため、足場を構築しました。
足場上は、合板で平らに仕上げることができ、作業員さんも歩きやすいです。
足場上では、今後ボルトの締付などを行います。

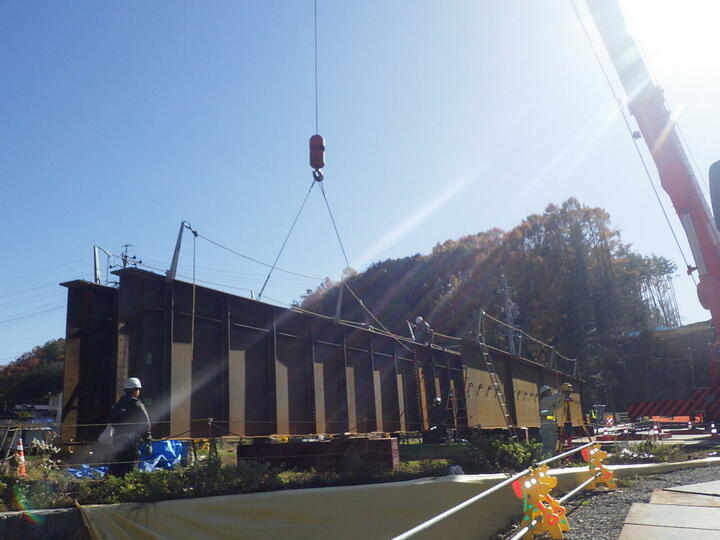

桁架設工その２
架設状況G2桁
架設状況G2桁
地組を行った、主桁５+６ブロックの架設を行いました。
伊那市道8号線を全面通行止めでの架設作業となりました。
近隣の皆様には、ご迷惑をおかけしましたが無事に架設することが出来ました。
ありがとうございました。
桁地組工その２
地組完了5+6ブロック
桁架設のため、主桁５+６ブロックの地組を行いました。
支保工（ベント）からＰ１橋脚上までとなります。
大型クレーンの移動
大型クレーン組立
大型クレーン組立完了
大型クレーン 360ｔ吊トラッククレーンを分解し、
Ｐ１ヤードへ移動し再度組立を行いました。
桁架設工その１
桁架設G3桁
桁架設G2桁
桁架設7+8+9ブロック完了
主桁架設を開始しました。
地組を行った、主桁７+８+９ブロックの架設を行いました。
天候にも恵まれ、無事に架設することが出来ました。
桁地組工その１
地組状況
地組完了
桁架設用大型クレーン 360ｔ吊トラッククレーンの搬入組立を行いました。
桁は、全部で５主桁（Ｇ１～Ｇ５）あります。
主桁は、Ａ１橋台からＰ２橋脚まで、９ブロックに分割されています。
今回は、支保工（Ｂ１ベント）からＰ２橋脚区間までの桁架設となります。
桁架設のため、主桁７+８+９ブロックの地組を行いました。
