(仮称)佐久橋トラス工事状況
(仮称)佐久橋トラス 基本情報
| 工事名称 | 平成27年度 社会資本整備総合交付金（広域連携）工事 |
|---|---|
| 御発注者 | 長野県佐久建設事務所 殿 |
| 路線名 | （主) 佐久小諸線 |
| 工事場所 | 佐久市 岸野～高瀬 |
| 橋長 | L＝82.2m |
| 幅員 | W=6.0(9.5)m |
| 橋梁形式 | 鋼単純下路式トラス橋 |
| 鋼重 | 340ｔ |
| 施工内容 | 工場製作工、工場製品輸送工、鋼橋架設工、橋梁現場塗装工 床版工、橋梁付属物工、舗装工他 |
工事状況

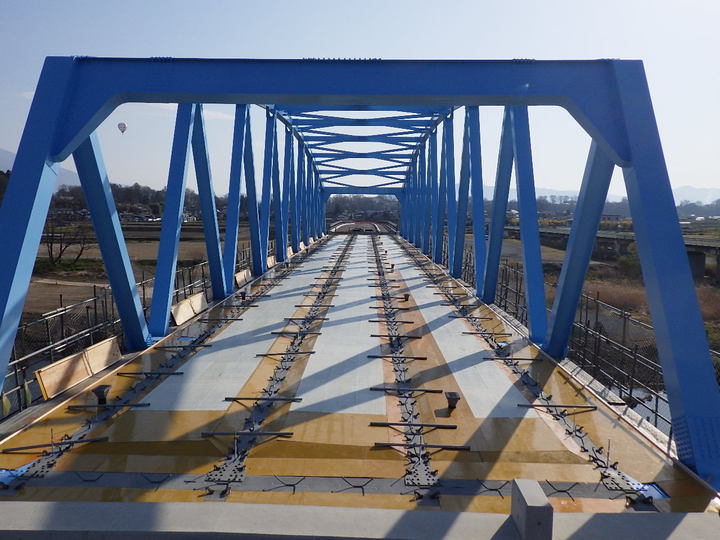

床版工 型枠が完了しました。
型枠完了。
型枠開始 白い箇所が型枠です。
4月上旬より約１ヶ月で型枠が完了しました。
今後、鉄筋組立→コンクリート打設と施工を行っていきます。
床版部は、最後 みなさんが通るところになります。
仮設工・現場塗装工について

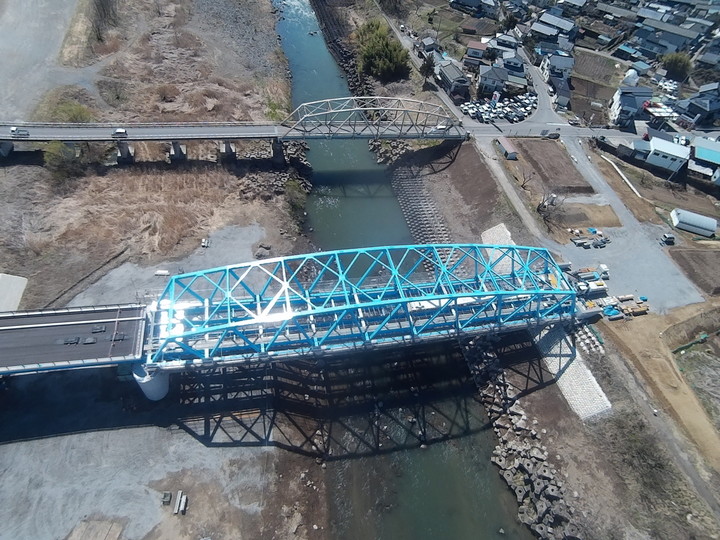

上流側より
右岸側より
河川内の土留・仮締切（大型土のう・土砂）の撤去が完了しました。
現場継ぎ手部 上弦材（トラス上側）の塗装が完了しました。
引き続きトラス下弦材（トラス下側）の塗装を行なっています。

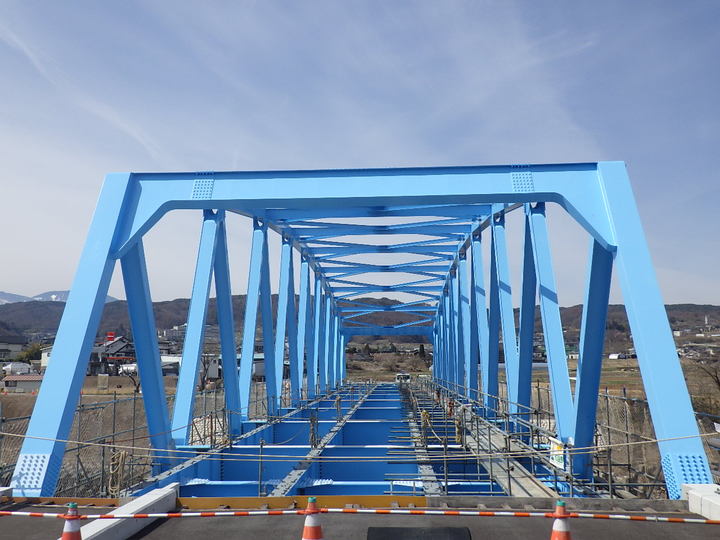

トラス上側の足場の撤去完了、すっきりしました。
今後、床版コンクリート用の型枠作業を行います。
仮設工・現場塗装工
上流側より

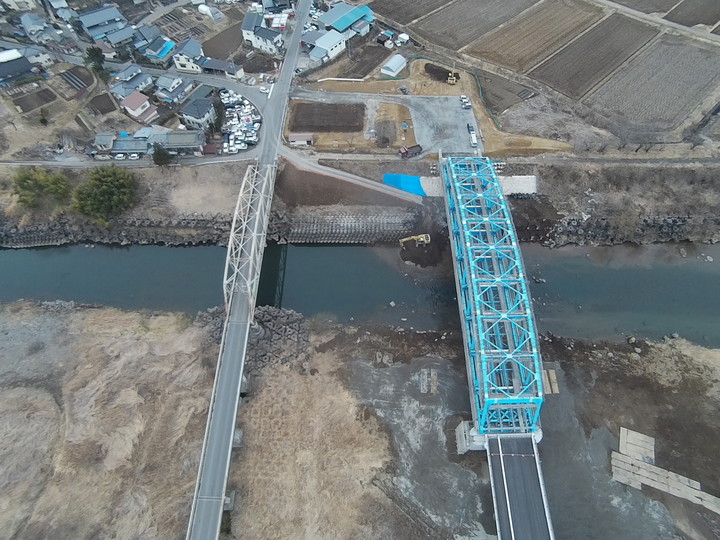

ドローン撮影 白色に見える箇所が塗装箇所
河川内の土留・仮締切（大型土のう・土砂）の撤去を行なっています。
右岸側は、撤去完了しました。
現場継ぎ手部の上弦材（トラス上側）を先行に塗装をしています。
塗装は、いろいろな塗料を使用し７回行います。
グレー：２回⇒赤さび：１回⇒グレー：１回⇒ライトグレー：１回
⇒水色：１回⇒青色：１回⇒完了

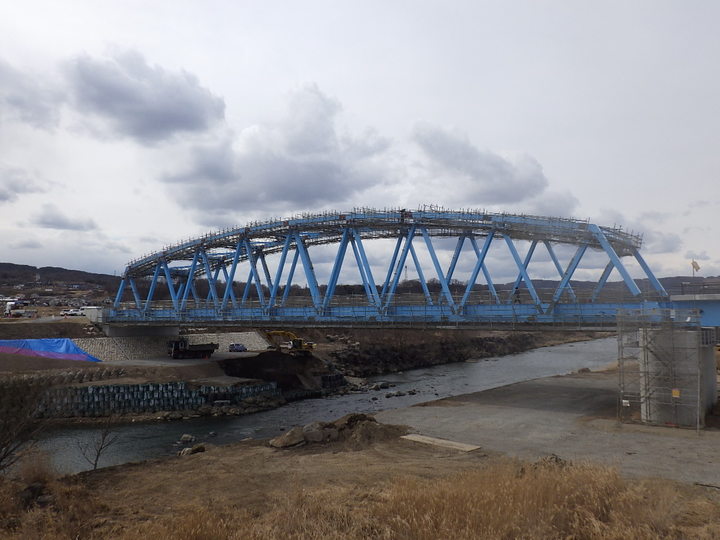

架設工 トラス架設完了

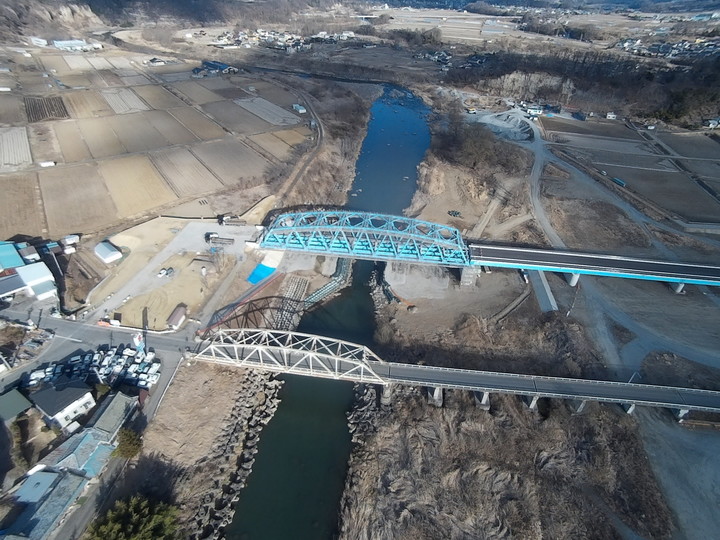

ドローン撮影
トラス桁の架設が完了しました。
今後、継ぎ手部（高力ボルト連結部）の塗装
河川内の土留・仮締切の撤去を行ないます。

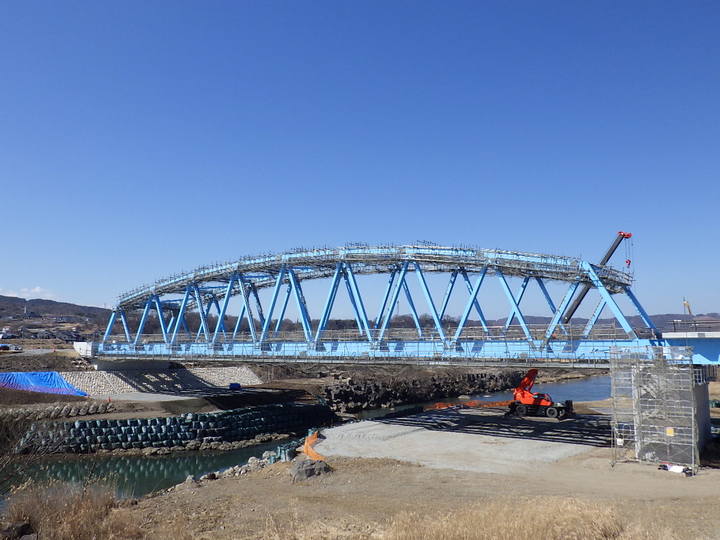

架設工 トラス架設状況

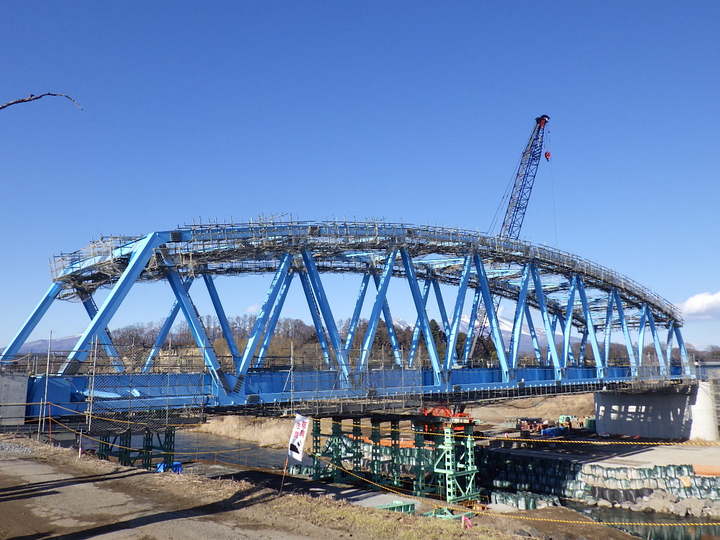

左岸側より 支保工（ベント）解体状況
支保工の撤去を行っています。
トラス桁の鋼重によるたわみは、橋の中央で約33mmです。
計画とおりにたわみました。
今後、床版コンクリート・アスファルト舗装などの重量にて、65mm程度
たわむ予定です。

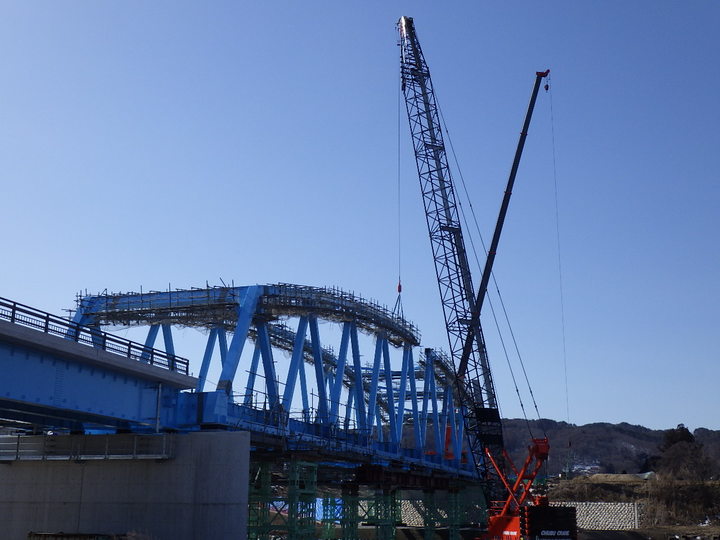

架設工 トラス施工状況

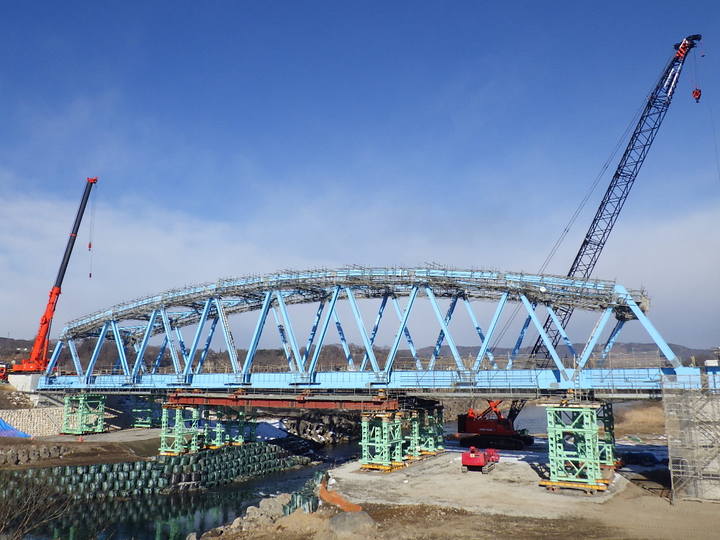

下流側より
上流側より 部材設置完了
トラス桁の主要部材の架設が完了しました。
下流側も無事に併合し、一安心。
これから、高力ボルトにて本締め・支保工の撤去を行います。
引き続き天候に恵まれますように！！
